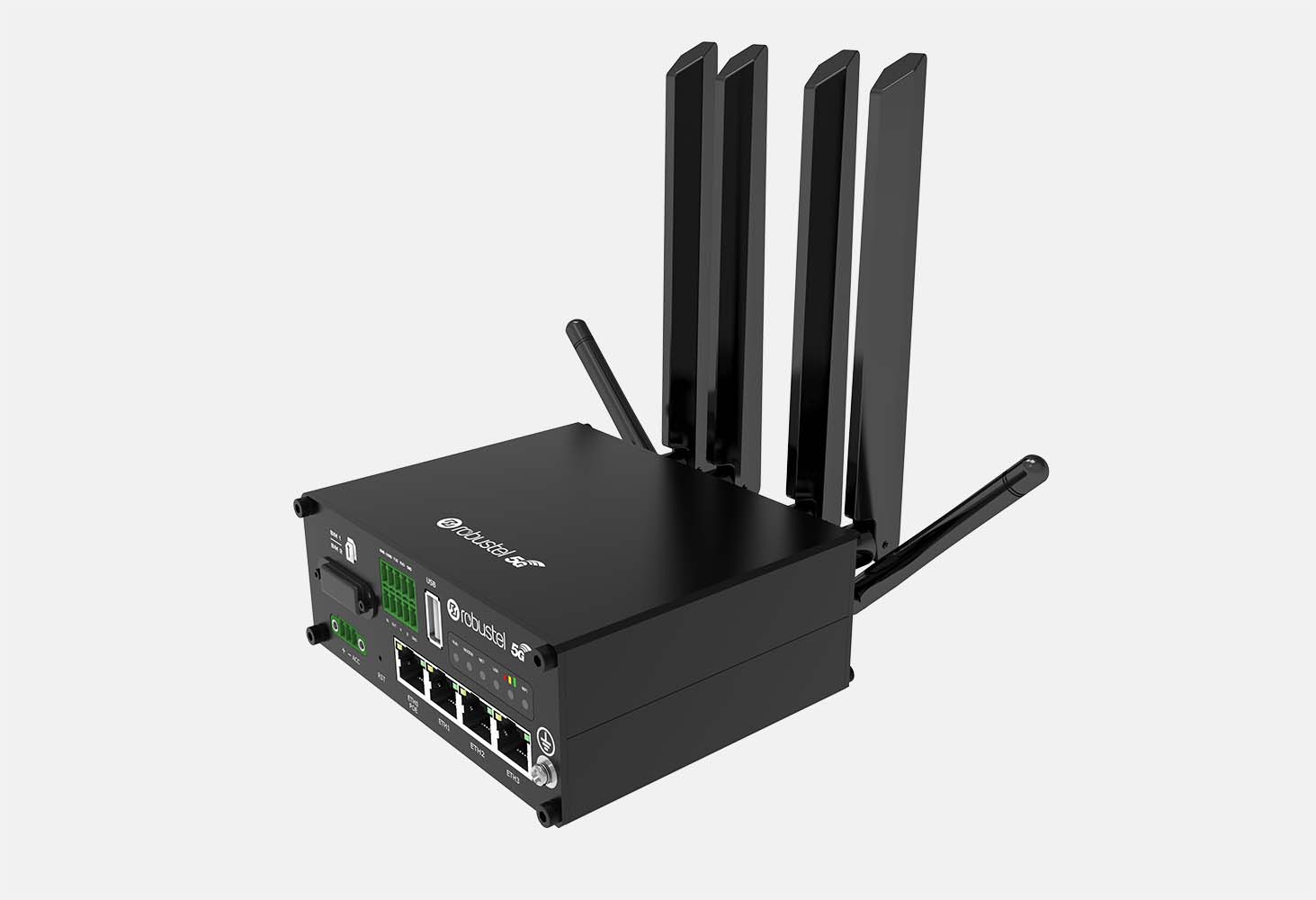

Der R5020 von Robustel ermöglicht die Mobilfunkkommunikation der nächsten Generation auch in preissensitiven Anwendungen.
Der R5020 bietet eine globale3G, 4G/LTE und 5G Abdeckung in einem kompakten, industriellen Formfaktor und ermöglicht zuverlässige und schnelle Datenkommunikation für Anwendungen in unterschiedlichsten Branchen wie Logistik, Transportwesen, Standort Vernetzung, Produktion und Digital Signage.
Der R5020 ist der erste 5G-fähige Router von Robustel, der globale 5G-, 4G- und 3G-Bänder unterstützt. Der R5020 nutzt die bewährte Hochleistungs-CPU-Plattform und RobustOS – ein ausgereiftes und stabiles, von Robustel selbst entwickeltes Betriebssystem. R5020 ist kompatibel mit 3GPP Release 15 und zielt auf die folgenden Anwendungen ab:
In-Fahrzeug Anwendungen – Ob Passagier-WiFi, Videokontrolle, Ticketverkauf oder ähnliche „Onboard“-Anforderungen, der R5020 bietet eine einfache und effektive Möglichkeit, die Internetgeschwindigkeiten zu erhöhen und aktuelle Installationen bis weit in die Zukunft zu sichern. Der R5020 hat die E-Mark Zertifizierung für den Einsatz in Fahrzeugen erhalten und unterstützt GNSS-Positionierung. Zum Schutz der Fahrzeugbatterien bei ausgeschaltetem Motor ist eine Version mit Fahrzeugzündungssensor erhältlich.
Breitband-Ausfallsicherung – Der R5020 kann so konfiguriert werden, dass er Ethernet oder WiFi als primären Internetzugang nutzt und im Falle eines Ausfalls auf 4G/5G umschaltet. Dies kann dazu beitragen, Filialen wie Geschäfte und kleine Büros zu vernünftigen Kosten auszustatten und eine ausreichende Bandbreite für mehrere Benutzer bereitzustellen. Für Verbindungen zu Kernnetzen können IPsec-, DMVPN- und OpenVPN-Protokolle verwendet werden.
Primäres Breitband – Mobilfunknetze können jetzt unbegrenzte 5G-Tarife zu sehr günstigen Preisen anbieten, die Hunderte von Mbit/s Internet über Mobilfunk ermöglichen. Für viele kann die Möglichkeit, die Kabel zu kappen und eine drahtlose Internetverbindung zu nutzen, technisch oder kommerziell günstig sein.
Hauptmerkmale:
|
Mobilfunkschnittstelle |
|
|

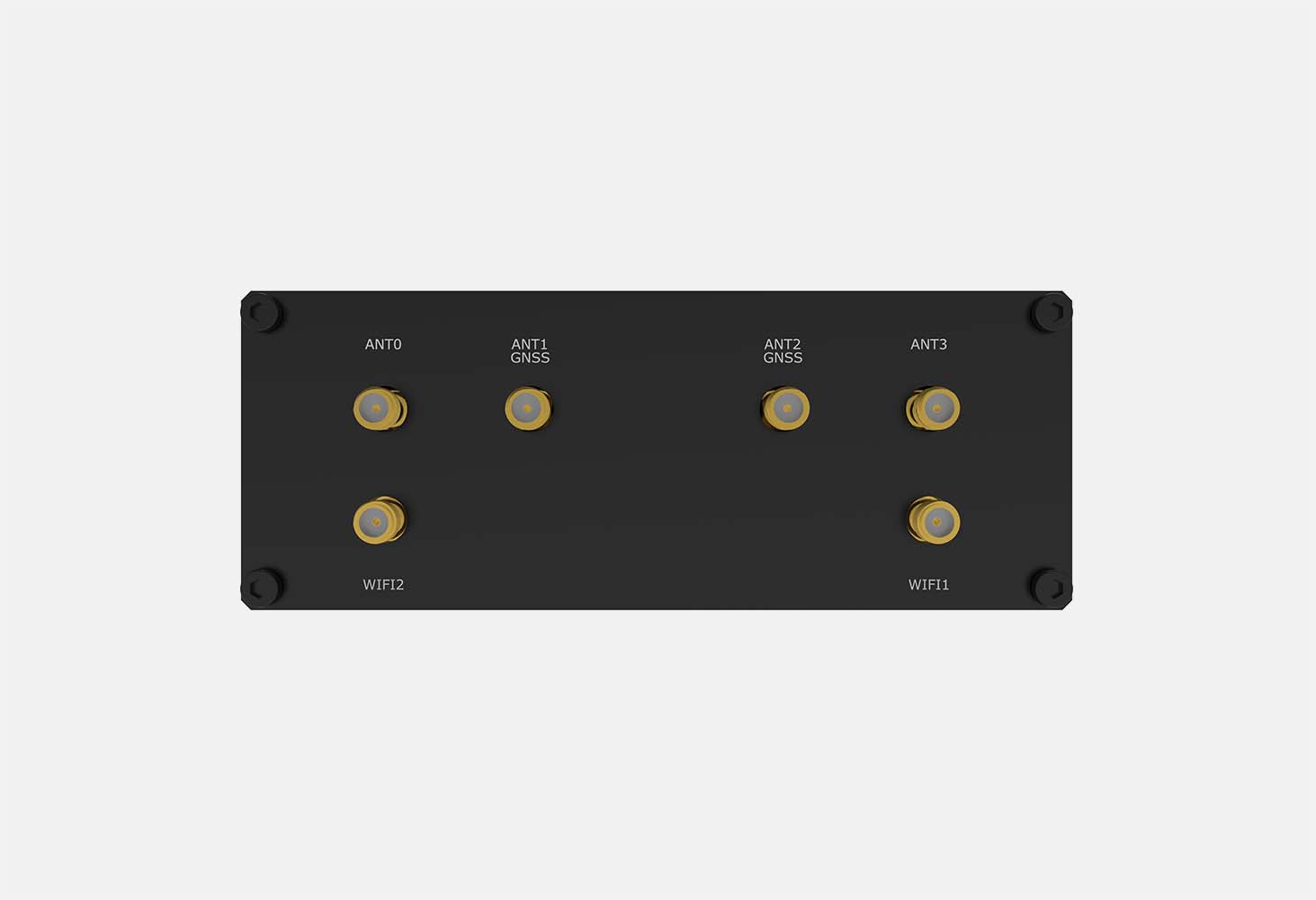

Anzahl Antennen |
4 (ANT0 + ANT1 + ANT2 + ANT3) |
|
Anschlussstecker |
SMA-K |
|
SIM |
2 Mini-SIM (2FF) |
|
|
|
|
GNSS (Optional, erfordert eine 4-in-1-Kombiantenne, um diese Funktion zu unterstützen) |
|
|
Anzahl Antennen |
2 (ANT1 + ANT2, Multiplexing-Mobilfunkantennenschnittstelle) |
|
Anschlussstecker |
SMA-K |
|
GPS Unterstützung |
GPS/GLONASS/BeiDou (Kompass)/Galileo |
|
Horizontale Positionsgenauigkeit |
< 2m |
|
|
|
|
Ethernet-Schnittstelle |
|
|
Anzahl der Ports |
4 x 10/100/1000 Mbit/s, standardmäßig 4 LAN, konfigurierbar als 1 WAN + 3 LAN Unterstützung der 802.3at PD-Funktion auf ETH0 (optional) |
|
Isolation |
1 KV |
|
|
|
|
WiFi-Schnittstelle |
|
|
Anzahl Antennen |
2 (WiFi1 + WiFi2) |
|
Anschlussstecker |
RP-SMA-K |
|
Normen |
802.11b/g/n/ac 2*2 MIMO, unterstützt AP- und Client-Modi |
|
Frequenzbänder |
2,412 – 2,472 GHz (2,4 GHz ISM-Band) 5,15 – 5,825 GHz (5 GHz ISM-Band) |
|
Sicherheit |
WPA, WPA2, WEP |
|
Verschlüsselung |
AES, TKIP, WEP64 |
|
Datengeschwindigkeit |
5G: Bis zu 867 Mbit/s 2.4G: Bis zu 300 Mbit/s |
|
|
|
|
Serielle Schnittstelle |
|
|
Anzahl der Ports |
1 x RS232 + 1 x RS485 |
|
Anschlussstecker |
5-poliger Klemmstecker |
|
ESD-Schutz |
±8 KV |
|
Baudrate |
300bps bis 115200bps |
|
Signaldefinition |
RS-232: TXD, RXD, GND RS-485: Daten+ (A), Daten- (B), Masse (GND) |
|
|
|
|
DI/DO |
|
|
Typ |
1x DI + 1 x DO, wet contact |
|
Anschlussstecker |
5-poliger Klemmstecker |
|
Isolation |
3.75KV DC (Opto-Isolator) |
|
Maximale Spannung |
„V+“ +30V DC (DI), +30V DC (DO) |
|
Maximaler Strom |
100 mA |
|
Signaldefinition |
EIN, AUS, IGND, OGND |
|
Andere |
|
|
Reset |
1 x RST |
|
Erweiterung |
1 x USB2.0-Host; 5V/500mA |
|
LED-Anzeigen |
1 x RUN, 1 x Modem, 1 x USR, 1 x RSSI, 1 x NET, 1 x WIFI |
|
Eingebaut |
Watchdog |
|
|
|
|
Software (Grundfunktionen von RobustOS) |
|
|
Netzwerkprotokolle
|
PPP, PPPoE, TCP, UDP, DHCP, ICMP, NAT, HTTP, HTTPs, DNS, ARP, NTP, SMTP, Telnet, SSH2, DDNS, etc. |
|
VPN |
IPsec, OpenVPN, GRE |
|
Firewall |
DMZ, Anti-DoS, Filterung (IP/Domainname/MAC-Adresse), Port-Mapping, Zugriffskontrolle |
|
Management |
Web, CLI, SMS |
|
Serielle Schnittstelle |
Transparent, TCP-Client/Server, UDP, Modbus RTU zu TCP |
|
Andere |
Smart Reboot, Data Guard, Smart Roaming usw. |
|
|
|
|
SDK |
|
|
Unterstützte Programmiersprachen |
C, C++ |
|
Flash für SDK verfügbar |
5 MB |
|
RAM verfügbar für SDK |
256 MB |
|
|
|
|
App Center (verfügbare Apps für RobustOS) |
|
|
Apps* |
L2TP, PPTP, DMVPN, VRRP, QoS, SNMP, Language, RCMS, Dynamic Route, Captive Portal, Modbus Master |
|
*Auf Anfrage. Weitere Apps finden Sie unter www.robustel.com. |
|
|
|
|
|
Stromversorgung und Verbrauch |
|
|
Anschlussstecker |
3-poliger Klemmstecker |
|
Eingangsspannung |
9 to 36V DC (POE-PD) 10 to 30V DC (ACC) |
|
Energieverbrauch |
Leerlauf: 500 mA@12 V Datenverbindung: 1,2 A (Spitze) @12 V |
|
|
|
|
Physikalische Eigenschaften |
|
|
Schutzart |
IP30 |
|
Gehäuse & Gewicht |
Aluminium, 500 g |
|
Abmessungen |
125 x 100 x 48 mm |
|
Befestigungsarten |
Wand- und Hutschienenmontage |
|
Betriebstemperatur |
-25 bis +70 °C |
|
Lagertemperatur |
-40 bis +85 °C |
|
Relative Luftfeuchtigkeit |
5 bis 95 % relative Luftfeuchtigkeit |
|
|
|
|
Zulassungen |
|
|
Umwelt |
RoHS2.0, WEEE* |
|
*in Bearbeitung |
|
|
Modell |
PN |
GNSS |
ACC |
POE-PD |
Frequenzbänder* |
Land/ Region |
Zertifizierungs- Nr (*In progress) |
|
R5020-5G-A09GL-A |
B064803 |
GPS/ GLONASS/ BeiDou (Kompass)/Galileo |
🗸 |
– |
5G: NR NSA: n1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/ n40/n41/n48*/n66/n71/n77/n78/n79 NR SA: n1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/ n40/n41/n48*/n66/n71/n77/n78/n79 4G: LTE FDD: B1/B2/B3/B4/B5/B7/B8/B12(B17)/B13/B14/B18/ B19/B20/B25/B26/B28/B29/B30/B32/B66/B71 LTE TDD: B34/B38/B39/B40/B41/B42/B43/B48 3G: WCDMA: B1/B2/B3/B4/B5/B6/B8/B19 |
Global |
E-Mark, CE, RCM |
|
R5020-5G-A09GL-B |
B064802 |
– |
🗸 |
Global |
E-Mark, CE, RCM |
||
|
R5020-5G-A18CN-A |
B064805 |
– |
🗸 |
– |
5G: NR NSA: n41/n78/n79; NR SA: n1/n28*/n41/n77/n78/n79 4G: LTE FDD: B1/B2/B3/B5/B7/B8/B20/B28 LTE TDD: B34/B38/B39/B40/B41 3G: WCDMA: B1/B2/B5/B8 |
China |
CCC* |
|
R5020-5G-A18CN-B |
B064804 |
– |
– |
🗸 |
China |
CCC* |
* Für weitere Informationen zu Frequenzbändern in verschiedenen Ländern wenden Sie sich bitte an Ihren Robustel- Vertriebsmitarbeiter.
